蒸汽流量計接線端子圖
點擊次數：2834 發布時間：2021-03-19 07:48:55
儀表配線設計
一. 輸出頻率信號的三線制渦街流量儀表配線設計

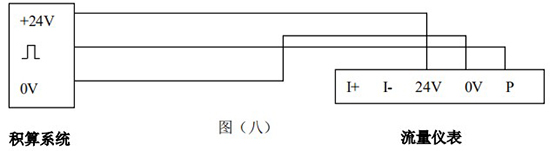

輸出頻率信號的三線制流量傳感器采用 DC24V 或 DC12V 電源供電，一般通過三芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連，屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求，另外屏蔽電纜線要與其它強功率電力線分離，不能平行走線。傳感器端子接線見圖（八）
二．輸出標準 4~20mA 電流信號的兩線制渦街流量儀表配線設計

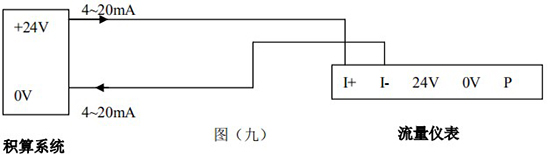

輸出標準 4~20mA 電流信號的兩線制變送器采用 DC24V 電源供電，一般通過兩芯屏蔽電纜線(RWP3×0.5mm)與顯示儀表或計算機相連，屏蔽層應可靠地接到放大器殼的接地螺絲上。屏蔽電纜線的選擇應適合現場環境要求，另外屏蔽電纜線要與其它強功率電力線分離，不能平行走線。變送器端子接線見圖（九）
三．帶 RS-485 通訊接口功能的渦街流量儀表配線設計

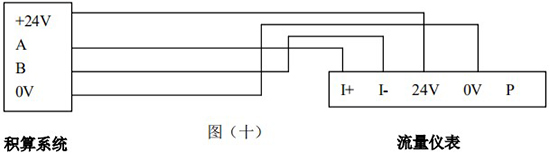

帶 RS-485 通訊功能的渦街流量儀表采用 DC24V 電源供電，與其它設備之間采用四線制傳輸方式。儀表端子接線見圖（十）
四．防暴型渦街流量儀表配線設計
LUGB/E 三線制脈沖輸出型渦街流量儀表與 LB978 齊納安全柵相連、LUGB/E 兩線制標準 4~20mA 電流輸出型渦街流量儀表與 LB987S 齊納安全柵相連可構成本質安全型防爆系統，產品防爆標志為 Ex ia Ⅱ CT2-T5。

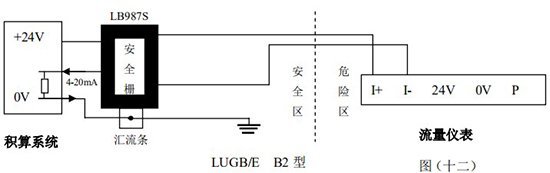

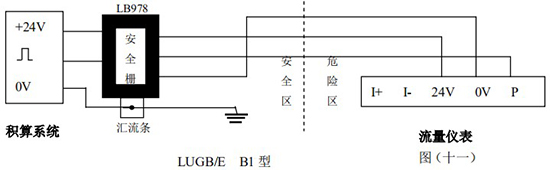

本安防爆型渦街流量傳感器/變送器與防爆安全柵和積算系統等關聯設備的接線性請參看防爆安全柵廠家提供的接線說明和以下所示圖（十一），圖（十二）。
注意事項：
（1）防爆型傳感器和變送器安裝于危險場所，安全柵、顯示儀表、供電電源，計算機等關聯設備必須安裝在安全場所。
（2）傳感器和變送器應有可靠接地，防爆地線不得與強電系統保護接地共用。
