瀝青流量計安裝位置
瀝青流量計于六十年代開始應用于工業流量測量，主要用于解決高粘度、低雷諾數流體的流量測量，先后經歷了氣動表和電動表兩大發展階段，SBL系列智能瀝青流量計是在原有應變片式(電容式)瀝青流量計測量原理的基礎上 ，采用了*新型力感應式傳感器作為測量和敏感傳遞元件，同時利用了現代數字智能處理技術而研制的一種新式流量計量?jī)x表。下面小編給大家介紹一下“瀝青流量計安裝要求及注意事項 瀝青流量計安裝示意圖”
1.瀝青流量計安裝要求及注意事項
1、建議用戶在條件允許的情況下設置旁通管路，這是為了保證流量計日常維護和周期校準的方便。
2、瀝青流量計的安裝方向應該和流體的流向相同，流量計儀表外殼通常會有指示箭頭。
3、在安裝時應避免對儀表有強烈撞擊，會對儀表造成損壞或造成嚴重的零點漂移。
4、如果安裝是采用垂直或是傾斜安裝時，流體的流向建議是由下到上，而且儀表安裝的兩端一定要密封嚴禁，不能泄露。
5、在安裝時應注意盡量不要在流量計儀表的前后端安裝閥門或彎頭等極大改變流體流態的部件，以免導致測量不精確的問題。
注意事項：
（1）測量管前后應有直管段，直管段的管徑應與流量計測量管管徑相等，如管徑不同要用異徑管連接使入口處管徑相同。流量計上游側直管段長度一般不小于6~20D之間，按不同上游阻流件類型確定，下游直管段不小于3—4D。 流量計通常是按水平位置校驗的，一般安裝于水平管道使用，當必須安裝于垂直管道時，須用掛重法對流量計進行垂直安裝狀態校驗，流體方向應自下向上。
（2）為便于維修使用及防止流量計啟用時單向受力，并聯安裝旁路管道流量計下游安裝排泄管，便于對儀表清洗和吹掃，對于測量臟污流體或易凝固及結晶的介質更有必要。靶板與測量管（表體）應同軸安裝，據曾對某口徑的試驗證明，靶板中心與管道中心若上下偏離1mm，可能引起流量系數1%一2%的偏離，但左右偏離1mm，則影響不大明顯；
（3）安裝防爆型瀝青流量計時，應注意檢查是否有防爆標記以及防爆合格證，防爆設備是否完好。
（4）對于小口徑流量計，由于管徑小而流量計相對較重，為防止管道變形或工作時產生振動，應另設支架支撐流量計。對于大口徑流量計可不必另設支架。

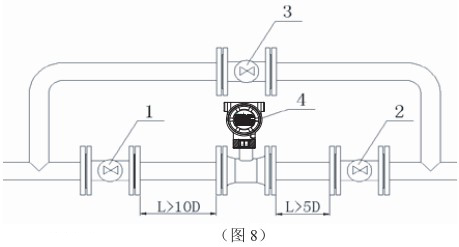

2.瀝青流量計安裝示意圖
精度等級和功能根據測量要求和使用場合選擇儀表精 度等級，做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級; 用于過程控制的場合，根據控制要求選擇不 同精度等級;有些僅僅是檢測一下過程流量，無需做精確控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至 4.0級，這時可以選用價格低廉的插入式瀝青流量計。
